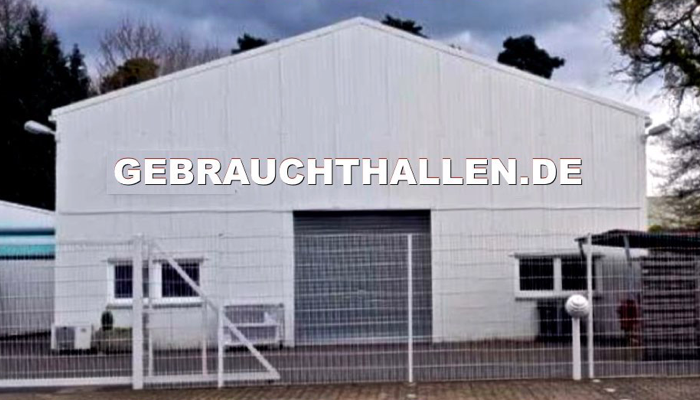

Gebrauchte Stahl-Leichtbauhalle des Hallentyps HALTEC Stahlflex mit einer BGF von rund 480 qm, welche demnächst demontiert werden soll. Im Grunde handelt es sich um zwei identische Leichtbauhallen von jeweils 20 x 12,8 x 5/7 m, welche in einer Flucht stehen. Gemäß Bau-Unterlagen wurde die hintere Halle in 2006 errichtet. Die bisher als Montage- und Lagerhallen genutzten Warmhallen befinden sich in einem gepflegten Zustand. Mögliche Nutzung: Gewerbehalle, Lagerhalle, Produktionshalle, Werkstatthalle, Künstler-Atelier u.v.a.m.

ANNÄHERNDE ABMESSUNGEN/ ISTMASS:

Grundflaeche: ca.487 qm;

Hallenbreite: ca. 12,78 m, Außenkante Wandbekleidung;

Systembreite: ca. 12,50 m Spannweite;

Hallenlaenge: ca. 20,20 m + 20,20 m Außenkante Wandbekleidung;

Laengsraster: ca.  4,99 m, Regel- Rahmenabstand;

Lichte Hoehe: ca.  4,60 m, unterhalb der Dachbinder;

Traufenhoehe: ca.  5,00 m, System-Mass Oberkante Stahl;

First- Hoehe: ca.  7,00 m, Unterkante Dach-Eindeckung;

Dach-Neigung:     18 Grad;

Schneelast:   ca.  0,75 kN/qm bzw. 75 Kg/qm;

Windlast:     ca.  0,50 kN/qm;

Die Lastannahmen bezüglich Wind und Schnee folgen DIN 4112, d.h. diese temporäre Halle des Hallentyps “Stahlflex“ wird als fliegender Bau betrachtet. Mann-Last Fm = 1,0 kN/qm.

BESCHREIBUNG DES HALLENTRAGWERKS:

Satteldach- 2-Gelenk-Rahmenkonstruktion aus feuerverzinkten Walzstahl I- Profilen.

Verzinkte Rahmen- Binder und Stiele der Stahlgüte St 52. Die Giebelwandrahmen sind identisch mit den Innenrahmen, allerdings mit Stahlgüte St 37 statt St 52 für die Riegel- und Stielprofile. Verzinkte Wandriegel, Pfetten der Stahlgüte St 37. Die Stabilisierung der Halle erfolgt in Längsrichtung mit Dach- und Wanddiagonalen. Diese Halle in Schneelastzone 1 (bis 0,75 kN\m²) wiederaufbaubar.

Normalbinder

Stiele:       IPE 200, St 52.

Riegel:       IPE 200, St 52.

Zugband:      Flachband 60 x 15 mm, St 37.

Giebelwandbinder

Stiele:       IPE 200, St 37.

Riegel:       IPE 200, St 37.

Giebelwand-Pendelstützen

GW-Stiele:    IPE 180, St 37.

Dachpfetten & Wandriegel

Firstpfette:  Rechteckrohrprofil RR 160 x  80 x 4 mm, St 37.

Traufpfette:  Rechteckrohrprofil QR 120 x 120 x 5 mm, St 37.

Längsfetten:  Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Wandriegel:   Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Ausrahmungen von Toren, Türen und Fenster

Ausrahmung:   Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Verbands-Diagonalen

Dachdiagolen: Rundlitzenseil Ø 16 mm, Spann-Schloß M 20.

Wanddiagolen: Rundlitzenseil Ø 10 mm, Spann-Schloß M 16.

Wanddiagolen: Rundlitzenseil Ø  6 mm, Spann-Schloß M 12.

DACHBEKLEIDUNG:

Roma Schnellbau-Dämmpaneel D 82 St (oder gleichwertige Sandwichpaneele).

WANDBEKLEIDUNG:

Roma Schnellbau-Dämmpaneel P 45 St (oder gleichwertig) und Belichtungsfelder.

AUSSTATTUNG:

1 Stk. Sektional-Tor (B 3000 x H 3000 mm) in der Giebelwand (vordere Halle);

1 Stk. Sektional-Tor (B 3000 x H 3000 mm) in Längswand Achse B (hintere Halle);

1 Stk. Geh-Türe (B 1000 x H 2175 mm) in der Giebelwand (vordere Halle);

1 Stk. Geh-Türe (B 1060 x H 2010 mm) in Längswand Achse A (hintere Halle);

2 Stk. Fensterelemente (B 2000 x H 1000 mm) in der Giebelwand (vordere Halle);

2 Stk. Fensterelemente (B 2000 x H 1200 mm) in Längswand Achse A (hintere Halle);

2 Stk. Fensterelemente (B 2000 x H 1200 mm) in Längswand Achse B (hintere Halle);

1 Stk. Lichtband (B 1000 x L 10000 mm) Giebelwand in Reihe 10 (hintere Halle);

2 Stk. Lichtbänder (B 1000 x L 4000 mm) in Längswand Achse A (hintere Halle);

2 Stk. Rauch- und Wärme Abzugsklappe in der hinteren Halle;

STANDORT:

Nordrhein-Westfalen. Verfügbarkeit und Besichtigung nach Absprache.

VK-PREIS: gegen Gebot mit vollständigen Firmen- Kontaktdaten des Kaufinteressenten.
Anderweitige Nutzung, Irrtum und Zwischenverkauf vorbehalten.

Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über unsere Kontakt-Emailadresse an uns.

Pre-Engineered, Pre-Fabricated Warehouse Steel Building Kit, covering approx. 487 square meters, measuring approx. 40.5m (Length) x 12.8m (Width) x 5m (Eaves) x 7m (Apex). The structural framework consists of hot rolled European standard I- sections, Columns are IPE 200, Roof Trusses are IPE 200.

The roof cladding consists of composite sandwich roof-panels D 82 (St-PU-St). The wall cladding consists of composite sandwich wall-panels P 45 (St-PU-St).

What you get is a durable metal building, requiring at the very least two 40 ft trailers to collect.

Superb, galvanised frame, excellent for workshop, warehouse shed.

Want to make me a reasonable offer? Could be flexible on price! For further details or any queries please send your eMail to info [@] bausatzhallen.de
