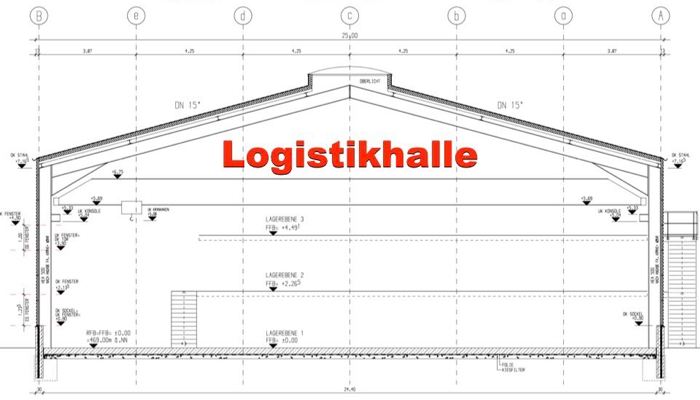

Diese frei gespannte Stahlbauhalle (Bj.11) mit einer überdachten BG-Fläche von rund 1005 qm [hB25m * hL40,2m * tH9,4m/ fH11m] soll demnächst demontiert werden.

ZUKÜNFTIGE NUTZUNGSMÖGLICHKEITEN:

In deren zweitem Lebenszyklus könnte diese Hallenkonstruktion Beispielsweise zur Errichtung einer Lagerhalle, Sortier-/ Recyclinghalle, Produktionshalle u.v.a.m. dienen.

ANNÄHERNDE ABMESSUNGEN:

Hallen-Breite: 25000 mm AK Wandverkleidung;

Hallen- Länge: 40200 mm AK Wandverkleidung;

Binderabstand:  5000 mm MM Rahmenbinder;

Lichte Höhe:    5900 mm UK Voute/Rahmeneck;

Traufen- Höhe:  7570 mm OK Dacheindeckung;

First -  Höhe: 10920 mm OK Dacheindeckung;

Dachneigung:      15 Grad Satteldach;

LASTANNAHMEN:

Schneelast:        1,56 kN/qm am Boden;

Schneelast:        1,25 kN/qm in Dachhöhe;

Photovoltaik:      0,30 kN/qm;

Installation:      0,10 kN/qm;

Kranlast:         10,00 kN/qm;

Windlast:          0,50 kN/qm;

Erdbebenzone:      3;

HALLEN-TRAGWERK: sieben Stück frei gespannte Dreigelenk- Hauptrahmen und zwei Giebeltragkonstruktionen wie Dachpfetten und Aussteifungen aus warmgewalzten Profilen. Die Hauptrahmen-Stützen wurden auf die Einzelfundamente/ Streifenfundamente aufgeschraubt.

GRÜNDUNG: Punktfundamente mit je zwei Ankerbolzen mit aufgerolltem Gewinde.

DACH: die Dacheindeckung (mit einem U-Wert von 0,27 W/m2k) besteht aus Sandwich-Paneelen mit Stahl-Deckschalen und Polyurethan B2 - Hartschaumkern WLG 025.

WAND: die Wandverkleidung (mit einem U-Wert von 0,27 W/m2k) besteht aus 98 mm starken Sandwich- Wandpaneelen mit Stahl-Deckschalen und Polyurethan B2 - Hartschaumkern WLG 025. Die äußere Deckschale ist in optisch anspruchsvollem Design einer Wellprofilierung (Farbe RAL 9006 - Weißaluminium) und die Innenschale liniert (Farbe RAL 9002 - Grauweiß) ausgeführt.

AUSSTATTUNG:

Konsolen für den späteren Einbau einer Kranbahn für bis zu 10 Tonnen Kranlast. Doppelwandige Sektionaltore, Türen, Lüftungsflügel mit Isolierverglasung best. aus Dreh-/ Kippflügel aus PVC-Profilen. First-Lichtband mit Rauch- und Wärme- Abzugsklappen usw.



DOKUMENTATION: Statische Berechnung und Zeichnungen sind vorhanden.

HALLEN-STANDORT: Deutschland. Besichtigung nach Vereinbarung.

VERFÜGBARKEIT: die Halle soll voraussichtlich Ende 2019/ Anfang 2020 abgebaut werden.

BAUSTELLEN-NETTOPREIS: gegen Gebot. Irrtum und Zwischenverkauf vorbehalten.

Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über die unten stehende Kontakt-Emailadresse an uns.

Superb, heavy industrial steel frame made of hot rolled profiles, excellent for a factory, workshop, large high bay warehouse / recycling transfer station etc.
