Demontiertes Tragwerk einer ASTRON Systemhalle mit einer überdachten Baugrundfläche von insgesamt rund 977 qm (Hauptschiff 771,84qm + Nebenschiff 204,76qm).

HALLEN-TRAGWERK:

nach dem ASTRON- Fertighallensystem hergestellte Satteldach- Hauptkonstruktion (Bez. IF) als Vollwandschweißkonstruktion  mit biegesteifen Ecken (Stahlgüte St 52-3 nach DIN 17100) und Giebeltragkonstruktion aus speziellen Endwandrahmen (Bez. BF).

Die parallelflanschigen Rahmenstützen (mit Kranbahnkonsolen) werden auf Ankerplatten aufgeschraubt. Alle geschweißten Teile bestehen aus Stahlplatten der Stahlgüte S355J2+N nach EN 10025. Die Z-förmigen “BF“-Riegel bestehen aus kaltgeformten, Stahlprofilen der Stahlgüte S355 nach EN 10025 oder S350GD+Z275 nach EN 10346.

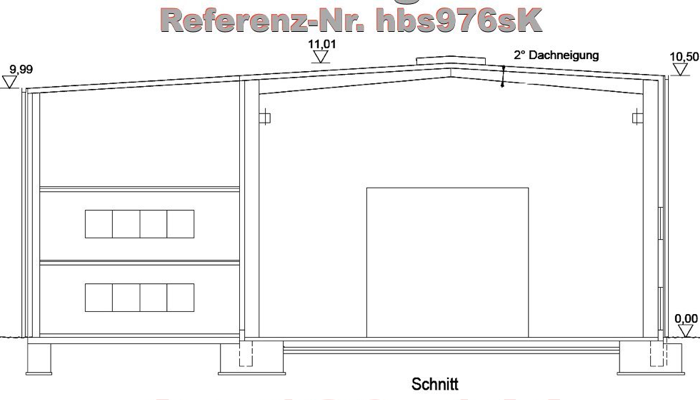

ABMESSUNGEN HAUPTGEBÄUDE (BGF ca. 771,84qm):

Hallenbreite: 16,945 m (zuzüglich Abschleppung);

Hallen-Länge: 45,550 m AK Wandbeplankung;

Längs-Raster:  5,000 m Rahmenabstand (MM Rahmenstützen);

Traufen-Höhe: 10,500 m Seitenhöhe;

First - Höhe: 11,010 m Gebäudehöhe;

Dach-Neigung:  2 Grad Satteldach (6%);

Klimatische Lasten auf das Gebäude:

Schneelast:    0,75 kN/qm bzw. 75 Kg/qm;

Windlast:      0,50 - 0,8 kN/qm;

ZUSATZLAST:   160,00 kN für Brückenkran;

ABMESSUNGEN - ABSCHLEPPUNG (BGF ca. 204,76qm):

Länge:        ca.20,610 m AK Wandbeplankung;

Längs-Raster: ca. 5,00m Rahmenabstand (MM Rahmenstützen);

Breite:       ca. 9,935 m AK Wandbeplankung;

Traufen-Höhe: ca. 9,990 m Traufkante/ Seitenhöhe;

Dach-Neigung:     2 Grad Pultdach (6%);

Klimatische Lasten auf das Gebäude:

Schneelast:   75 Kg/qm bzw. 0,75 kN/qm;

LIEFERUMFANG: Primär- wie Sekundärtragwerk der Kranhalle samt Anbau und Kranbahn, einschließlich der Stahl-Ankerkörbe zur Verankerung der Rahmenstützen.

18 Stk. R-Binder (600/350 x 150 mm)  |  Länge:  8,00 m  |  Gewicht: ca. 5.500 Kg |

9 Stk. R-Stiele (600/300 x 150 mm)  |  Länge: 10,00 m  |  Gewicht: ca. 6.000 Kg |

9 Stk. R-Stiele (600/250 x 150 mm)  |  Länge: 10,00 m  |  Gewicht: ca. 5.000 Kg |

18 Stk. Kranbahn- Konsolen (950 x 500 x 1000 mm)        |  Gewicht: ca. 3.600 Kg |

5 Stk. Kranbahn (300 x 300 mm) | L: 2x 16 m + 3x 11 m  |  Gewicht: ca. 7.800 Kg |

7 Stk. R-Stiele (300/250 x 150 mm)  |  L: 8,0-10,00 m  |  Gewicht: ca. 2.500 Kg |

7 Stk. R-Stiele (563 x 150 mm)      |  L: 7,0-15,00 m  |  Gewicht: ca. 3.500 Kg |

Kantprofile (Dachpfetten + Wandriegel) geschätztes Gewicht: 10.000 bis 12.000 Kg |

DACHEINDECKUNG & WANDVERKLEIDUNG: nicht vorhanden.

STANDORT: Bayern, Deutschland. Besichtigung nach Vereinbarung.

DOKUMENTATION: Kopie der ursprünglichen Statischen Berechnungen.

VERFÜGBARKEIT: nach Absprache abzuholen.

TRANSPORTVOLUMEN: mindestens zwei Planen- Sattelzüge.

VK-PREIS: Preisauskunft nur auf schriftliche Anfrage mit vollständigen Firmen- Kontaktdaten des Kaufinteressenten. Anderweitige Nutzung, Irrtum und Zwischenverkauf vorbehalten.

Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über die Kontakt-Emailadresse info [@] bausatzhallen.de an uns.
