Gebrauchte Stahl-Leichtbauhalle des Hallentyps HALTEC Stahlflex mit einer BGF von rund 255 qm, welche demnächst demontiert werden soll. Die seit Erstellung in 2000 als Montage- und Lagerhalle genutzte Warmhalle befinden sich in einem gepflegten Zustand. Mögliche Nutzung: Gewerbehalle, Lagerhalle, Werkstatthalle, Künstler-Atelier u.v.a.m.

ANNÄHERNDE ABMESSUNGEN:

Grundflaeche: ca.255 qm;

Hallenbreite: ca. 12,78 m, Außenkante Wandbekleidung;

Systembreite: ca. 12,50 m Spannweite;

Hallenlaenge: ca. 20,43 m + 20,43 m Außenkante Wandbekleidung;

Laengsraster: ca.  4,99 m, Regel- Rahmenabstand;

Lichte Hoehe: ca.  4,60 m, unterhalb der Dachbinder;

Traufenhoehe: ca.  5,00 m, System-Mass Oberkante Stahl;

First- Hoehe: ca.  7,00 m, Unterkante Dach-Eindeckung;

Dach-Neigung:     18 Grad;

Schneelast:   ca.  0,75 kN/qm bzw. 75 Kg/qm;

Windlast:     ca.  0,50 kN/qm;

Die Lastannahmen bezüglich Wind und Schnee folgen DIN 4112, d.h. diese temporäre Halle des Hallentyps “Stahlflex“ wird als fliegender Bau betrachtet. Mann-Last Fm = 1,0 kN/qm.

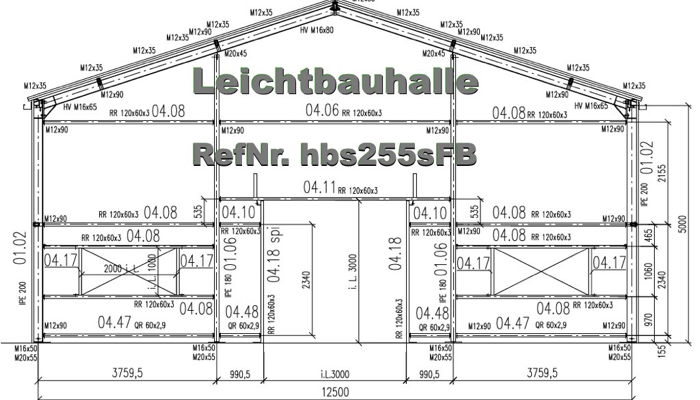

BESCHREIBUNG DES HALLENTRAGWERKS:

Satteldach- 2-Gelenk-Rahmenkonstruktion aus feuerverzinkten Walzstahl I- Profilen.

Verzinkte Rahmen- Binder und Stiele der Stahlgüte St 52. Die Giebelwandrahmen sind identisch mit den Innenrahmen, allerdings mit Stahlgüte St 37 statt St 52 für die Riegel- und Stielprofile. Verzinkte Wandriegel, Pfetten der Stahlgüte St 37. Die Stabilisierung der Halle erfolgt in Längsrichtung mit Dach- und Wanddiagonalen.

Normalbinder

Stiele:       IPE 200, St 52.

Riegel:       IPE 200, St 52.

Zugband:      Flachband 60 x 15 mm, St 37.

Giebelwandbinder

Stiele:       IPE 200, St 37.

Riegel:       IPE 200, St 37.

Giebelwand-Pendelstützen

GW-Stiele:    IPE 180, St 37.

Dachpfetten & Wandriegel

Firstpfette:  Rechteckrohrprofil RR 160 x  80 x 4 mm, St 37.

Traufpfette:  Rechteckrohrprofil QR 120 x 120 x 5 mm, St 37.

Längsfetten:  Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Wandriegel:   Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Ausrahmungen von Toren, Türen und Fenster

Ausrahmung:   Rechteckrohrprofil RR 120 x  60 x 3 mm, St 37.

Verbands-Diagonalen

Dachdiagolen: Rundlitzenseil Ø 16 mm, Spann-Schloß M 20.

Wanddiagolen: Rundlitzenseil Ø 10 mm, Spann-Schloß M 16.

Wanddiagolen: Rundlitzenseil Ø  6 mm, Spann-Schloß M 12.

DACHBEKLEIDUNG:

Roma Schnellbau-Dämmpaneel D 82 St (oder gleichwertige Sandwichpaneele).

WANDBEKLEIDUNG:

Roma Schnellbau-Dämmpaneel P 45 St (oder gleichwertig) und Belichtungsfelder.

AUSSTATTUNG:

1 Stk. Sektional-Tor (B 3000 x H 3000 mm) in der Giebelwand;

1 Stk. Geh-Türe (B 1000 x H 2175 mm) in der Giebelwand;

2 Stk. Fensterelemente (B 2000 x H 1000 mm) in der Giebelwand;

STANDORT:

Nordrhein-Westfalen. Verfügbarkeit und Besichtigung nach Absprache.

VK-PREIS: gegen Gebot mit vollständigen Firmen- Kontaktdaten des Kaufinteressenten.
Anderweitige Nutzung, Irrtum und Zwischenverkauf vorbehalten.

Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über unsere Kontakt-Emailadresse an uns.

Pre-Engineered, Pre-Fabricated Warehouse Steel Building Kit, covering approx. 255 square meters, measuring 20m (Length) x 12.8m (Width) x 5m (Eaves) x 7m (Apex). The structural framework consists of hot rolled European standard I- sections, Columns are IPE 200, Roof Trusses are IPE 200.

The roof cladding consists of composite sandwich roof-panels D 82 (St-PU-St). The wall cladding consists of composite sandwich wall-panels P 45 (St-PU-St).

What you get is a durable metal building, requiring at the very least one 40 ft trailers to collect.

Superb, galvanised frame, excellent for workshop, warehouse shed.

Want to make me a reasonable offer? Could be flexible on price! For further details or any queries please send your eMail to info [@] bausatzhallen.de
