Dieses als Zwischenlager für Glasfaser-Spulen konzipierte Stahlhallen-Ensemble “BT 128“ soll demnächst zwecks Wiederverwendung sorgfältig und sachgerecht demontiert werden.

KURZBESCHREIBUNG DES BAUTEILS 128

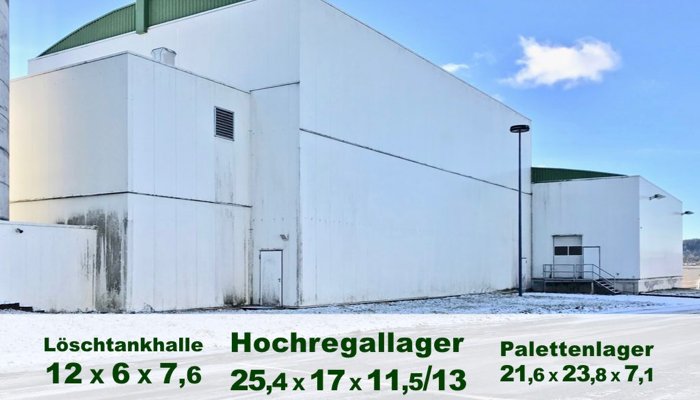

BT 128 / 1 HOCHREGALLAGER (ca. 432,5 qm)

Länge:  25,41 m; Rahmenabstand: 5,63 m; Breite: 17,02 m;

Traufe: 11,56 m; Bogendach R = 23,67 m; First:  13,50 m;

DACHAUFBAU: zweischaliges Trapezdach mit Tragschale aus HOESCH-Trapezblech und bombierter Deckschale aus Trapezblech auf Z-Halter verlegt mit 12  cm MiWo-Dämmung, Kondensat- und Diffusionsfolie mit Firstentlüftung zur Entspannung des Dachaufbaus.

WÄNDE: Isorock-Paneel LL 100-NB vertikal auf Wandriegel verlegt.

TRAGWERK: Bogendach- Zweigelenkrahmen aus Walz-/ Profilstahl der Stahlgüte R-St 37 (S 235 JRG 2) mit Rahmenstielen HEA 280 und bombiertem Riegel IPE 400. Rahmen im Scheitelpunkt durch Dachlängsverband elastisch gestützt. Längsstabilisierung durch je einen Längswandverband. Weitere Details sind den Statik von 2001 zu entnehmen.

BT 128 / 2 PALETTENLAGER (ca. 514,5 qm)

Länge:  21,59 m; Rahmenabstand: 5,65 m; Breite: 23,83 m;

Traufe:  7,10 m; Bogendach R = 45,00 m; First:  13,03 m;

DACHAUFBAU: zweischaliges Trapezdach wie Hochregallager.

WÄNDE: Isorock-Paneel LL 100-NB wie Hochregallager.

TRAGWERK: Bogendach- Zweigelenkrahmen mit bombiertem Riegel aus Walzstahl der Stahlgüte St 37. Die höhere Belastung des Rahmens in Reihe 7 wird durch Einsatz St 52 für die Rahmenstiele abgefangen.

BT 128 / 3 FLACHBAU

Dreieckförmiger Anbau an Reihe 4 mit Traufhöhe +6,9m u. Satteldach mit First in Achse P.

DACH:           Foliendach mit 12 cm MiWo-Dämmung auf Trapezblech verlegt.

WÄNDE:        Isorock-Paneel LL 100-NB wie Hochregallager.

TRAGWERK: Zweigelenkrahmen In Reihe 3, einhüftiger Zweigelenkrahmen In Reihe 2 mit Riegelanschluß an den Riegel des Giebelrahmens in Reihe 1 (siehe Statik).

BT 128 / 4 LÖSCHTANK-EINHAUSUNG (ca. 72 qm)

Breite: 12,83 m; Rahmenabstand: 3,85 + 4,10 + 3,85 m MM Rahmenstiele;

Länge:   6,10 m AK Wand bzw. 5,860 AK Stahl;

Parterre: -0,25 OK Fundament; Bühne: +3,96 OK Träger;

Traufe: +7,80 m; Pultdach-Neigung: 1,76 Grad; First: +7,98 m;

DACHAUFBAU: Foliendach mit 12 cm MiWo-Dämmung auf Trapezblech verlegt.

WÄNDE: Isorock-Paneel LL 100-NB wie Hochregallager.

TRAGWERK: Zweigeschossige Rahmen mit Stielen HEA 220 und Riegel IPE 270 in den Innenachsen und Stielen HEA 160 und Riegel IPE 200 in den Aussenachsen zur Aufnahme des Druckluftwasserbehälters von 400 kN Gewicht. Bühneträgerlage mit Gitterrostabdeckung für 350 Kp/qm Verkehrslast. Bühnenträger IPE 550 in den Innenachsen und IPE 270 in den Aussenachsen.

LASTANNAHMEN

Schneelast: 0,85 kN/qm in Schneelast-Zone III (+330m ü.N.N.);

Windlast:   0,80 kN/qm Staudruck;

DOKUMENTATION:

Kopien der Original- Statischen Berechnungen und Zeichnung von 2001 in PDF-Format.

ZUKÜNFTIGE NUTZUNGSMÖGLICHKEITEN:

in deren zweitem Lebenszyklus könnte dieses Hallenensemble Beispielsweise zum Neubau einer Lagerhalle, Silohalle, Recyclinghalle/ Sortierhalle u.v.a.m. dienen.



VERFÜGBARKEIT: die Halle kann nach Absprache demontiert werden.
STANDORT: bei Coburg, Bayern. Bitte haben Sie dafür Verständnis, dass wir aus datenschutzrechtlichen Gründen Interessenten nur mit vollständiger postalischer Anschrift und Telefonnummer aussagekräftige Unterlagen zukommen lassen.

NETTOPREIS: auf schriftliche Anfrage.
Irrtum und Zwischenverkauf vorbehalten. Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über die unten stehende Kontakt-Emailadresse an uns.

Pre-Engineered, Pre-Fabricated Warehouse Steel Building Kit, covering approx. 1019 sq. meters, made by “BRILL STAHLBAU“ in Germany“. The Steel Hall is designed for snow loads of up to 0.85 kN/sq meter.

Why choose second hand steel buildings? Use of reclaimed steel is estimated (by BRE) as having 96% lower environmental impact compared to new. 1 tonne of reclaimed steel saves 1.8 tonnes of CO2 emissions.* Source: Building Research Establishment lifecycle, cited in Construction Materials Report Toolkite for Carbon Neutral Developments - Part 1, BioRegional Development Group, 2003.
