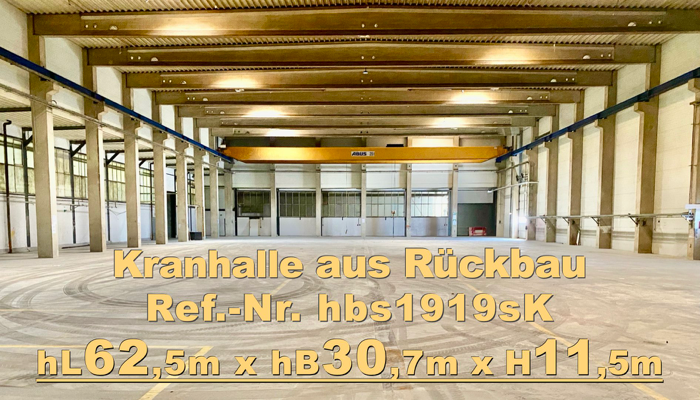

Produktionshalle (mit 20to ABUS-Brückenkran) welche kurzfristig abgebaut werden soll.

ANNÄHERNDE ABMESSUNGEN:

Hallen-Länge:  ca. 62,50 m AK Wandverkleidung;

Längs-Raster:       5000 mm Mitte-Mitte Rahmen;

                    6000 mm x 2 Endfelder;

Hallenbreite:  ca. 30,70 m AK Wandverkleidung;

Lichte Spannweite: 29300 mm Innenkante Rahmenstützen;

Kran - Spurbreite: 29000 mm Achse (Mitte Mitte) Kranbahnträger;

Haken- Höhe:   ca.  7500 mm UK Kranhaken;

Lichte Höhe:       10050 mm UK Rahmenbinder;

Traufenhöhe:       10948 mm OK Rahmenbinder;

First- Höhe:       11325 mm OK Rahmenbinder;

Stützenlänge:      11848 mm 10948+900 Gewicht 18405 Kg - 21376 Kg;

Binderlänge:       30200 mm, Gewicht 19900 Kg je Spannbetonbinder;

TRAGWERK:

das auf 30 Meter freigespannte Primär-Tragwerk besteht aus Stahlbeton-Fertigteilen (siehe beigefügte Stücklisten mit Gewichts- und Maß- Angaben).

DACH:

bei der Dach-Eindeckung handelt es sich um ein Warmdach d.h. einer Wasserführenden Membrane (PVC-Folie), darunter Wärmedämmung auf Tragschalen aus Stahltrapezblech.

WAND:

Die Wandverkleidung besteht aus horizontal montierten Sandwich-Elementen.

DOKUMENTATION:

die ursprünglichen Bau-Unterlagen sollten im Archiv vorhanden sein.

AUSSTATTUNG:
1 Stk. Laufkran samt Kranbahn. Nutzlast 20 Tonnen;

VERFÜGBARKEIT: die Halle soll kurzfristig demontiert werden.

STANDORT: NRW. Besichtigung nach Vereinbarung.

VK-PREIS: auf schriftliche Anfrage. Anderweitige Nutzung, Irrtum und Zwischenverkauf vorbehalten. Sollten Sie noch Fragen haben oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über unsere Kontakt-Emailadresse an uns.
